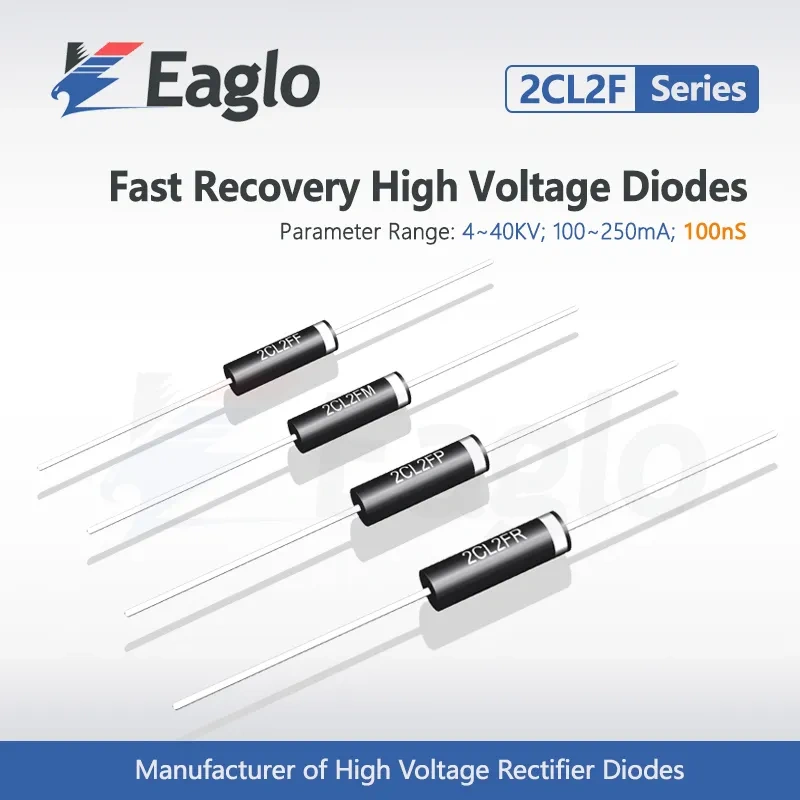

2CL2F Series Fast Recovery High Voltage Rectifier Diodes
(0)
0 Sold
Parameter range：4~40KV；100~250mA；100nS
1/1
| 管体直径（Φ1） | 管体长 (L1） | 引线直径（Φ2） | 引线长 (L2) | 总长(L) |
| 4.5 | 15 | 0.8 | 26 | 67 |
|
25.4 mm = 1 inch
|
||||
产品家族参数预览
| Type | Vrrm（KV） | Io(mA) | Trr（nS） | Ifsm（A） | Vfm（V） | Irrm1/Irrm2(μA) | |
| Ta=25℃ Ir=2μA | Ta=25℃ | tp=8.3ms 25℃ | @Ta=25℃/100℃ | ||||
| 2CL2FC | 3 | 200 | -- | 20 | 4.5 | 2/200 | |
| 2CL2FD | 4 | 200 | -- | 20 | 6 | 2/200 | |
| 2CL2FE | 6 | 200 | -- | 20 | 9 | 2/200 | |
| 2CL2FF | 8 | 100 | -- | 10 | 12 | 2/200 | |
| 2CL2FG | 10 | 100 | -- | 10 | 15 | 2/200 | |
| 2CL2FH | 12 | 100 | -- | 10 | 18 | 2/200 | |
| 2CL2FJ | 15 | 100 | -- | 10 | 23 | 2/200 | |
| 2CL2FK | 10 | 150 | -- | 15 | 15 | 2/200 | |
| 2CL2FL | 15 | 150 | -- | 15 | 23 | 2/200 | |
| 2CL2FM | 20 | 100 | -- | 10 | 30 | 2/200 | |
| 2CL2FP | 30 | 100 | -- | 10 | 45 | 2/200 | |
| 2CL2FR | 35 | 100 | -- | 10 | 53 | 2/200 | |
| 2CL2FV | 40 | 100 | -- | 10 | 65 | 2/200 | |
| 工作环境温度 Operating Ambient Temperature -40～+125℃; 存贮温度 Storage Temperature -40～+125℃; | |||||||
