| 参数名称 | 符号 | 数值 | 单位 |
| 反向工作峰值电压 | Vrwm | 35 | KV |
| 正向平均电流 | If(AV) | 100 | mA |
| 反向恢复时间 | Trr | -- | nS |
| 正向(不重复)浪涌电流 | Ifsm | 20 | A |
| 正向峰值电压 | Vfm | 50 | V |
| 反向峰值电流 | Irrm1@Ta=25℃ | 2 | μA |
| Irrm2@Ta=100℃ | 20 | μA | |
| 工作环境温度 Operating Ambient Temperature -40～+125℃ 存贮温度 Storage Temperature -40～+125℃ | |||
| 管体直径（Φ1） | 管体长 (L1） | 引线直径（Φ2） | 引线长 (L2) | 总长(L) |
| 4.5 | 15 | 0.8 | 26 | 67 |
 25.4 mm = 1 inch |
||||
| 参数名称 Item |
符号 Symbol |
单位 Unit |
测试条件 Conditions |
数值 Voltage |
| 反向重复峰值电压 Repetitive Peak Backward Voltage |
Vrrm | KV | Ta=25℃ Ir=2μA | 35 |
| 反向工作峰值电压 Peak Working Backward Voltage |
Vrwm | KV | Ta=25℃ Ir=2μA | 35 |
| 正向平均电流 Average Forward Current |
If(AV) | mA | 正弦半波50Hz，电阻负载，Tbreak=50℃ （50Hz Half-sine Wave , Resistance load @Tbreak=50℃） |
100 |
| 反向恢复时间 Backward Recovery Time |
Trr | nS | -- | |
| 正向(不重复)浪涌电流 Surge Forward Current |
Ifsm | A | 正弦半波持续时间0.01S 50Hz 0.01S @ Half-Sine wave 50Hz |
20 |
| 工作环境温度 Operating Ambient Temperature |
Ta | ℃ | -40～+125 | |
| 存贮温度 Storage Temperature |
Tstg | ℃ | -40～+125 | |
| 正向峰值电压 Forward Peak Voltage |
Vfm | V | ≥50 | |
| 反向峰值电流 Backward Peak Current |
Irrm1 | μA | @ Ta=25℃ VRM=VRRM | 2.0 |
| Irrm2 | μA | @ Ta=100℃ VRM=VRRM | 20.0 | |

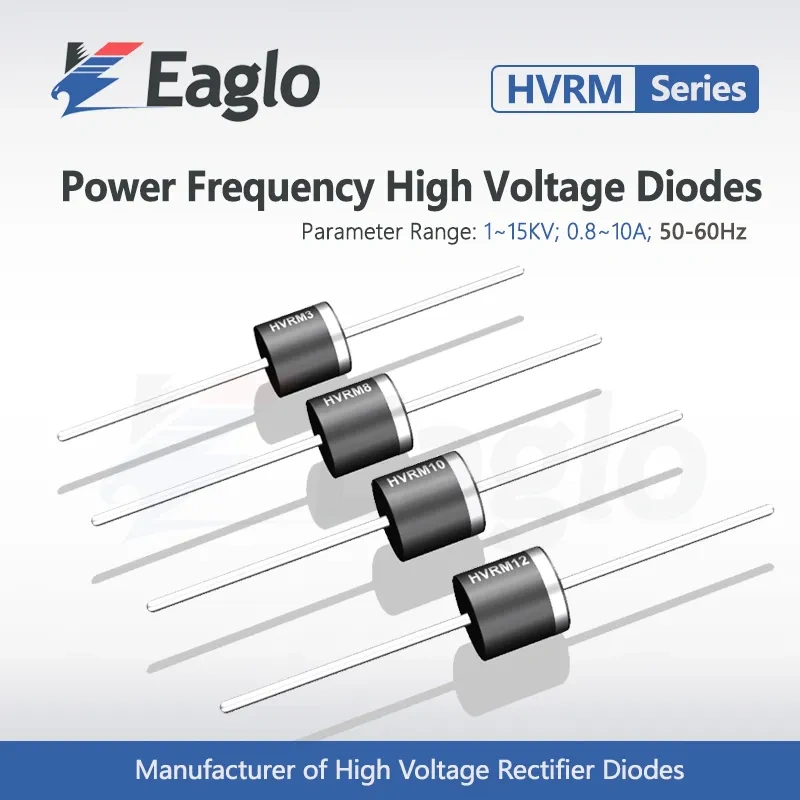

产品家族参数预览
产品型号 Product Type |
反向工作电压 Working Reverse Voltage |
正向平均电流 Average Rectified Current |
反向恢复时间 Reverse Recovery Time |
正向浪涌电流 Surge Forward Current |
正向峰值电压 Forward Peak Voltage |
反向峰值电流 Backward Peak Current |
PDF
Datasheet |
||
| Ta=25℃ Ir=2μA | Ta=25℃ | tp=8.3ms 25℃ | @Ta=25℃/100℃ | ||||||
| Vrwm（KV） | If(mA) | Trr（nS） | Ifsm（A） | Vfm（V） | Irrm1/Irrm2(μA) | ||||
| HVRM2 | 2 | 2000 | -- | 120 | 2.4 | 2/200 | |||
| HVRM3 | 3 | 2000 | -- | 120 | 3.6 | 2/200 | |||
| HVRM4 | 4 | 1500 | -- | 100 | 4.8 | 2/200 | |||
| HVRM5 | 5 | 1000 | -- | 100 | 6 | 2/200 | |||
| HVRM6 | 6 | 800 | -- | 80 | 7.5 | 2/200 | |||
| HVRM8 | 8 | 800 | -- | 80 | 10 | 2/200 | |||
| HVRM10 | 10 | 500 | -- | 50 | 13 | 2/200 | |||
| HVRM12 | 12 | 500 | -- | 50 | 15 | 2/200 | |||
| HVRM15 | 15 | 500 | -- | 50 | 20 | 2/200 | |||
| 工作环境温度 Operating Ambient Temperature -40～+150℃; 存贮温度 Storage Temperature -40～+150℃; | |||||||||
